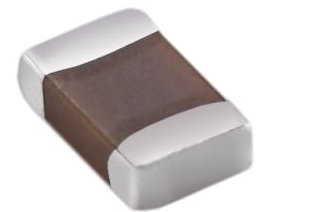

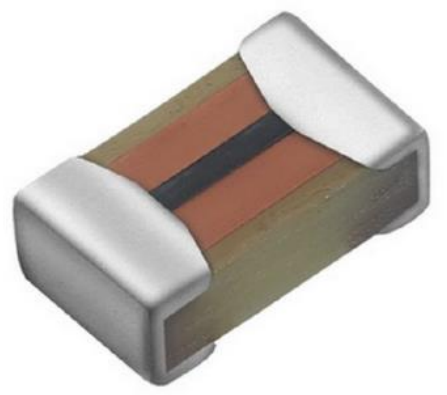

贴片磁珠

1. CBG-正常型2.CBY-尖峰型3.CBH-低频高电阻型4.CBW-高电流型贴片磁珠由软铁氧体材料构成,构成具有高体积电阻率的整体结构。

涡流损耗与铁氧体材料的电阻率成反比。

涡流损耗与信号频率的平方成正比。

芯片磁珠的功能是消除传输线结构(PCB电路)中存在的RF噪声。

RF能量是叠加在DC传输级别上的AC正弦波分量。

DC分量是所需的有用信号和RF RF能量。

沿着线路传输和辐射(EMI)是无用的电磁干扰。

为了消除这些不需要的信号能量,贴片磁珠充当高频电阻器(衰减器),允许DC信号通过并滤除AC信号。

通常高频信号高于30MHz,然而,低频信号也会受到贴片磁珠的影响。

1.集成无机材料基体2.抗电磁干扰3.适用范围广4.可焊性和热敏性高5.可靠性高6.滤波频率宽7.适用于SMT加工的SMD磁珠,有:PDA,ISDN, ADSL,MP3,CD,DVD,手机,电脑,电视,数码相机,相机,录音机,对讲机,EL背光驱动器,开关电源,遥控玩具,传真机,激光打印机和电子钟等通信和消费电子产品。

电感器是储能元件,磁珠是能量转换器(磁珠,电感器是储能元件,用于LC振荡电路,低频滤波电路等,其应用频率范围电感:电感元件和EMI滤波器元件广泛应用于电子设备的PCB电路中,这些元件包括芯片电感和芯片磁珠,下面介绍这两种器件的特性并分析它们的常见应用。

作为特殊应用,表面贴装元件的优点是封装尺寸小,能够满足实际空间要求,此外还有阻抗值,电流额定值和低Q值。

当用作滤波器时,需要宽带宽特性,以及因此,不需要电感的高Q特性。

低DCR保证最小电压降,DCR定义为t的直流电阻没有交流信号的组件。

2.贴片磁珠:贴片磁珠的功能主要是消除传输线结构(PCB电路)中存在的射频噪声。

RF能量是叠加在DC传输级别上的AC正弦波分量,并且需要DC分量。

信号也受到贴片珠的影响。

贴片磁珠由软铁氧体材料构成,其构成高体和高阻抗,并消除传输线中的电磁干扰。

关闭磁路结构以更好地消除信号的串扰。

优异的磁屏蔽结构。

降低直流电阻以避免一系列有用的信号频率。

谁是噪音源?需要多少噪声衰减。

什么是环境条件(温度,直流电压,结构强度)。

什么是电路和负载阻抗?是否有空间在PCB上放置磁珠?可以通过观察制造商提供的阻抗频率曲线来判断前三个。

阻抗曲线中的所有三条曲线都非常重要,即电阻,感抗和总阻抗。

总阻抗由ZR22πfL()2 +:= fL描述。

典型的阻抗曲线可以在珠子的数据表中找到。

从该曲线中,选择在需要衰减的频率范围内具有最大阻抗的磁珠类型,并且在低频和DC时信号衰减尽可能小。

当贴片磁珠处于过大的DC电压下时,阻抗特性将受到影响。

另外,如果工作温度升得太高,或者外部磁场太大,则磁珠的阻抗将受到不利影响。

片式电感器:蜂窝电话,寻呼机,音频设备,PDA(个人数字助理),无线遥控系统和低压电源模块。

贴片磁珠:时钟发生电路,模拟电路和数字电路之间的滤波,I / O输入/输出内部连接器(如串口,并口,键盘,鼠标,长途电信,局域网),射频(RF)电路电源电路中的高频传导干扰与计算机,打印机,录像机(VCRS),电视系统和移动电话以及易干扰逻辑设备中的EMI噪声抑制之间。
