(1)引脚数量少,外围电路简单,价格低; (2)电压调整率非常好,最高可达0.01%; (3)负载调节率明显提高; (4)频率响应特性好,稳定性大; (5)具有过流限制,过压保护和欠压锁定功能。
对于电流模式控制芯片,由其设计的开关电源具有更快的响应,适用于处理大电流脉冲。
然而,开关电纹波很大,这会影响LD寿命。
必须以不同方式抑制开关电源的高低频纹波,控制链路引起的纹波和共模噪声,使纹波远低于普通开关电源的纹波,确保无害的LD程度。
设计中还考虑了可靠性和EMC,确保为LD操作提供高质量的开关电源。
此外,考虑到低功率电源,应用范围更窄,并且PFC电路不会添加到电源中。
电源基本指标:输入为AC 85~260V,输出为DC5V / 10A,满载时纹波峰峰值小于30mV。
与普通电源不同,DPL电源保护既是电源又是负载。
负载必须确保LD能够在各种类型的浪涌下安全运行,包括LD电源的任何打开和关闭。
因为仅3 ns宽的瞬态电压或电流尖峰会导致激光二极管内的小平面瞬间过热,从而造成损坏。
因此,在电源电路中设计了一系列负载保护电路。
如启动慢,电源电压检测,电源浪涌电流抑制,负载电压和电流尖峰快速吸收,输出开路或短路保护,功率MOSFET过流保护等安全措施。
在启动电源操作期间在线检测这些保护以确定电路的操作状态。
当检测到电路处于异常状态时,功率MOSFET输出关闭。
如果操作正常,则打开电源输出以提供激光二极管工作所需的电流。
当没有直流或长脉冲时,短脉冲驱动下的DPL激光输出很亮。
增加短脉冲输出电流的幅度可以改善或改善亮度。
这要求电路在DC和短脉冲操作期间自动增大或减小电流幅度。
输入信号可以通过单稳态多谐振荡器处理,以有效地解决这个问题。
恒流形成电路的功能是在DC电平,输出是恒定电流。
在脉冲电平,输出是恒定电流脉冲,输出大小由电位计调节。
LD驱动电流要求非常稳定,输出电路是稳定的电流形成电路,具有高稳定性,高可靠性和高输出质量,由大功率MOSFET组成。
因为MOSFET在线性工作期间具有最佳的电流稳定性。
在MOSFET线型工作范围内,实现了对激光器的恒定电流供应,并且在必要的反馈控制下,输出电流的稳定性可以非常高。
通过调节栅极电压,可以将电流从0调节到3.3A,以满足由于各个LD之间的差异而调节电流的要求。
为防止电流快速上升或下降,驱动器被缓冲。
MOSFET应选择低内阻,即低压功率管。
否则,电流供应不可用,热量很严重。

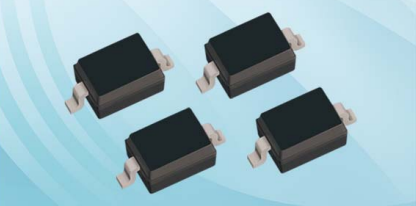

瞬态电压抑制二极管(TVS二极管)是一种保护二极管,旨在保护电子电路免受瞬变和过压威胁,如EFT(电快速瞬变)和ESD(静电放电)。TVS二极管是一种硅雪崩器件,由于其响应时间快、电压箝位能力强、电容低、漏电流小等特点,被广泛应用于家用电器、娱乐设备、电信设备等领域。Polytronics TVS二极管可用于不同封装尺寸的单向和双向,工作电压范围宽,功率范围宽。
TVS二极管与常见的稳压二极管的工作原理相似,如果高于标志上的击穿电压,TVS二极管就会导通,与稳压二极管相比,TVS二极管有更高的电流导通能力。TVS二极管的两极受到反向瞬态高能量冲击时,以10^-12S 量级速度,将其两极间的高阻抗变为低阻抗,同时吸收高达数千瓦的浪涌功率。使两极间的电压箝位于一个安全值,有效地保护电子线路中的精密元器件免受浪涌脉冲的破坏。
